| تحديد | |
| خارج القطر |
2-7/8"-6-5/8" |
| سمك الحائط |
up to 0.813" |
| طول | 3.0m-18m |
معيار: API 5D
الدرجات: E75 ، X95 ، G105 ، S135
أنبوب الحفر:
قطر خارجي من ٢-٣/٨ بوصة إلى ٦-٥/٨ بوصة، النطاقان ٢ و٣
أنبوب حفر ثقيل
قطر خارجي من ٢-٣/٨ بوصة إلى ٦-٥/٨ بوصة، النطاقان ٢ و٣
أطوال أنابيب الحفر:
النطاق ١: من ١٨ قدمًا إلى ٢٢ قدمًا.
النطاق ٢: من ٢٧ قدمًا إلى ٣٠ قدمًا.
النطاق ٣: من ٣٨ قدمًا إلى ٤٥ قدمًا.
أنواع أنابيب الحفر:
أنبوب حفر
أنبوب حفر ثقيل
وصلة أداة
وصلة صغيرة
الاستخدام: لحفر الآبار.
أنبوب الحفر ثقيل الوزن هو أنبوب حفر متوسط الوزن، يتميز بسماكة جدار أكبر من سماكة أنبوب الحفر العادي وأصغر من طوق الحفر.
طوق الحفر:
المعيار: API SPEC 7-1
المقاس: من 2-7/8 بوصة إلى 14 بوصة
الطول: 30 قدمًا / 31 قدمًا / 43 قدمًا / النطاق 1 ~ النطاق 3
نوع التوصيل: NC، REG، FH، IF
المادة: فولاذ مقاوم للصدأ / فولاذ سبائكي / فولاذ كربوني / 4145H
التصنيف: طوق حفر غير مغناطيسي، طوق حفر أملس، طوق حفر حلزوني، طوق حفر مربع، طوق حفر مونيل، طوق حفر بوني، طوق حفر مواصفات
أسنان التوصيل: NC26، NC31، NC38، NC40، NC46، NC50، 5 1/2FH، 6 5/8FH.
التطبيقات:
حفر آبار النفط والغاز
حفر حقول النفط
تفجير المناجم
حفر آبار المياه
حفر آبار الطاقة الحرارية الأرضية
الحفر المسبق
مشاريع تعدين الفحم والمعادن اللاحديدية
انفتاق أنبوب الحفر:
يشير الانفتاق (اللمسة النهائية الملولبة) إلى جدار وصلة الأداة عند الوصلة الملولبة. يُقدَّم أنبوب الحفر مع انفتاق داخلي (IU)، أو انفتاق خارجي (EU)، أو انفتاق داخلي-خارجي (IEU).
IU - في الانفتاق الداخلي، تُعوِّض زيادة السُمك على طول الجدران الداخلية عن المعدن المُزال أثناء التسنين بجدار خارجي مستقيم وموحد.
EU - في الانفتاق الخارجي، تُعوِّض زيادة السُمك على طول القطر الخارجي للأنبوب عن المعدن المُزال أثناء التسنين بتجويف مستقيم.
IEU - في الانفتاق الداخلي-الخارجي، يُزاد السُمك على طول الجدران الداخلية والخارجية للأنبوب لتعويض المعدن المُزال أثناء التسنين.

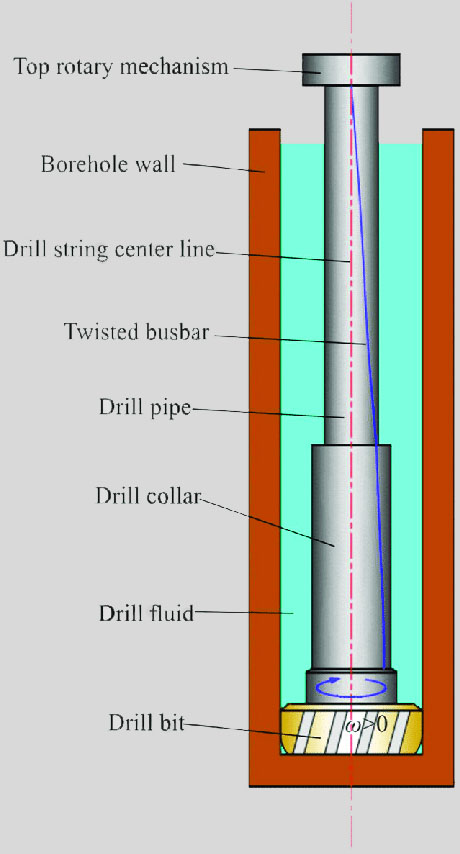

أنبوب الحفر:
يُستخدم لنقل الطاقة (عزم الدوران والشد) وسوائل الحفر، ويربط بين منصة الحفر الأرضية وأدوات الحفر في قاع البئر.
طوق الحفر:
يُستخدم لتوفير ضغط لقمة الحفر (WOB)، وتثبيت لقمة الحفر، ومنع انحراف البئر، ويقع في أسفل سلسلة الحفر.
Tolerance
|
غرض |
تسامح |
|
|
جسم الأنبوب |
OD≤101.6mm |
+0.79mm |
|
OD≥114.3mm |
+1% -0.5% |
|
|
أطوال مفردة |
-12.5% |
|
|
وزن |
+6.5% -3.5% |
|
التركيب الكيميائي والخصائص الميكانيكية
|
درجة |
التركيب الكيميائي |
الخصائص الميكانيكية |
||
| P | S |
قوة الغلة (الأم) |
قوة الشد (الأم) |
|
|
E-75 |
≤0.020 |
≤0.015 |
517-724 |
≥689 |
|
X-95 |
≤0.020 |
≤0.015 |
655-862 |
≥724 |
|
G-105 |
≤0.020 |
≤0.015 |
724-931 |
≥793 |
|
S-135 |
≤0.020 |
≤0.015 |
931-1138 |
≥1000 |
|
