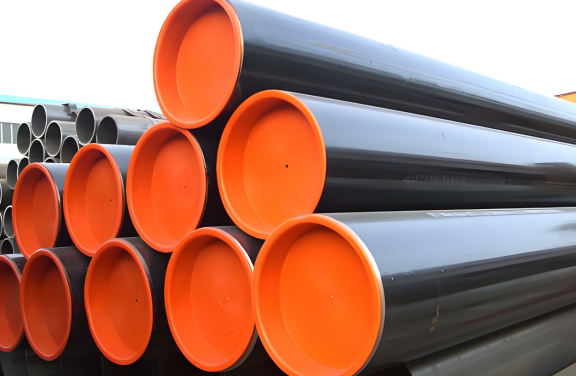

أنبوب خط API 5L ERW هو أنبوب فولاذي ملحوم بالمقاومة الكهربائية (ERW) عالي التردد، مُنتج وفقًا لمعيار API 5L الصادر عن معهد البترول الأمريكي (API)، ويُستخدم خصيصًا في أنظمة نقل الطاقة عبر الأنابيب البرية والبحرية، مثل النفط والغاز الطبيعي.
الميزات الأساسية:
يعتمد عملية لحام ERW (لحام المقاومة الكهربائية)، مما يضمن كفاءة إنتاج عالية وتكلفة منخفضة.
يجب أن يفي بمواصفات API 5L الصارمة للمواد والأبعاد والخصائص الميكانيكية والاختبارات.
الأبعاد والتفاوتات:
القطر الخارجي: ٢١.٣ مم ~ ٦١٠ مم (يُشترط استخدام LSAW/SSAW للأقطار الأكبر).
سمك الجدار: ٢.٠ مم ~ ٢٢.٠ مم، تفاوت +١٥٪/-١٢.٥٪.
الطول: عادةً من ٦ إلى ١٢ مترًا، مع تفاوت طول ثابت قدره ±٥٠٠ مم.
متطلبات اللحام:
الاختبار غير الإتلافي: اختبار بالموجات فوق الصوتية (UT) أو التيار الدوامي (ET) ١٠٠٪ لضمان عدم وجود عيوب مثل الاختراق غير الكامل والشقوق.
قوة اللحام: ≥ الحد الأدنى لقوة الشد المحددة من المادة الأم.
المعالجة الحرارية: يلزم إجراء معالجة تطبيعية في منطقة اللحام لإزالة الإجهاد.
معيار ودرجة أنابيب خطوط API 5L ERW:
| Grade A Carbon Steel |
(ASTM A53, A523, API 5L PSL1 ) |
|---|---|
| Minimum Yield Strength: | 30,000 psi |
| Maximum Yield Strength: | None |
| Minimum Tensile Strength: | 48,000 psi |
|
Notes: This grade may be used for standard pipe, line pipe, or conduit pipeas specified in the various ASTM and API specifications. |
|
| Grade B Carbon Steel |
(ASTM A53, A523, API 5L PSL1) |
API 5L PSL2 |
|---|---|---|
| Minimum Yield Strength: | 35,000 psi | 35,000 psi |
| Maximum Yield Strength: | None | 65,000 psi |
| Minimum Tensile Strength: | 60,000 psi | 60,000 psi |
| Maximum Tensile Strength: | None | 110,000 psi |
|
Notes: This grade may be used for standard pipe, line pipe, or conduit pipeas specified in the various ASTM and API specifications. |
||
| API 5L X42 | PSL1 | PSL2 |
|---|---|---|
| Minimum Yield Strength: | 42,000 psi | 42,000 psi |
| Maximum Yield Strength: | None | 72,000 psi |
| Minimum Tensile Strength: | 60,000 psi | 60,000 psi |
| Maximum Tensile Strength | None | 110,000 psi |
|
Notes: This is a standard line pipe grade specifiedin API (American Petroleum Institute) specification 5L. |
||
| API 5L X46 | PSL1 | PSL 2 |
|---|---|---|
| Minimum Yield Strength: | 46,000 psi | 46,000 psi |
| Maximum Yield Strength: | None | 76,000 psi |
| Minimum Tensile Strength: | 63,000 psi | 63,000 psi |
| Maximum Tensile Strength: | None | 110,000 psi |
|
Notes: This is a standard line pipe grade specifiedin API (American Petroleum Institute) specification 5L. |
||
| API 5L X52 | PSL1 | PSL2 |
|---|---|---|
| Minimum Yield Strength: | 52,000 psi | 52,000 psi |
| Maximum Yield Strength: | None | 77,000 psi |
| Minimum Tensile Strength: | 66,000 psi | 66,000 psi |
| Maximum Tensile Strength: | None | 110,000 psi |
|
Notes: This is a standard line pipe grade specifiedin API (American Petroleum Institute) specification 5L. |
||
| API 5L X56 | PSL1 | PSL2 |
|---|---|---|
| Minimum Yield Strength: | 56,000 psi | 56,000 psi |
| Maximum Yield Strength: | None | 79,000 psi |
| Minimum Tensile Strength: | 71,000 psi | 71,000 psi |
| Maximum Tensile Strength: | None | 110,000 psi |
|
Notes: This is a standard line pipe grade specifiedin API (American Petroleum Institute) specification 5L. |
||
| API 5L X60 | PSL1 | PSL2 |
|---|---|---|
| Minimum Yield Strength: | 60,000 psi | 60,000 psi |
| Maximum Yield Strength: | None | 82,000 psi |
| Minimum Tensile Strength: | 75,000 psi | 75,000 psi |
| Maximum Tensile Strength: | None | 110,000 psi |
|
Notes: This is a standard line pipe grade specifiedin API (American Petroleum Institute) specification 5L. |
||
| API 5L X65 | PSL1 | PSL2 |
|---|---|---|
| Minimum Yield Strength: | 65,000 psi | 65,000 psi |
| Maximum Yield Strength: | None | 87,000 psi |
| Minimum Tensile Strength: | 77,000 psi | 77,000 psi |
| Maximum Tensile Strength: | None | 110,000 psi |
|
Notes: This is a standard line pipe grade specifiedin API (American Petroleum Institute) specification 5L. |
||
| API 5L X70 | PSL1 | PSL2 |
|---|---|---|
| Minimum Yield Strength: | 70,000 psi | 70,000 psi |
| Maximum Yield Strength: | None | 90,000 psi |
| Minimum Tensile Strength: | 82,000 psi | 82,000 psi |
| Maximum Tensile Strength: | None | 110,000 psi |
|
Notes: This is a standard line pipe grade specifiedin API (American Petroleum Institute) specification 5L. |
||
| Grade 1 Carbon Steel | (ASTM A252) |
|---|---|
| Minimum Yield Strength: | 30,000 psi |
| Maximum Yield Strength: | None |
| Minimum Tensile Strength: | 50,000 psi |
|
Notes: This grade is a standard grade for ASTM A252. The specification coversthe requirements for welded and seamless steel piling pipe. |
|
| Grade 2 Carbon Steel | (ASTM A252) |
|---|---|
| Minimum Yield Strength: | 35,000 psi |
| Maximum Yield Strength: | None |
| Minimum Tensile Strength: | 60,000 psi |
|
Notes: This grade is a standard grade for ASTM A252. The specification coversthe requirements for welded and seamless steel piling pipe. |
|
| Grade 3 Carbon Steel | (ASTM A252) |
|---|---|
| Minimum Yield Strength: | 45,000 psi |
| Maximum Yield Strength: | None |
| Minimum Tensile Strength: | 66,000 psi |
|
Notes: This grade is a standard grade for ASTM A252. The specification coversthe requirements for welded and seamless steel piling pipe. |
|
ميزات ومزايا أنابيب ERW من مجموعة Husteel:
يفضل عملاؤنا أنابيبنا الملحومة ERW المصنوعة من الفولاذ الكربوني للأسباب التالية:
1. سطح أملس
يتم تشكيل شرائطنا المدرفلة على الساخن باستمرار على البارد لإنتاج أنابيب ذات سطح أملس وسماكة جدار موحدة، مع أداء طلاء ممتاز وخصائص تدفق ممتازة.
2. جدار أنبوب أقوى وأخف وزنًا
تستخدم Husteel شرائط فولاذية عالية القوة وأرق، ملحومة في أنابيب فولاذية عالية المتانة بواسطة آلات لحام مقاومة عالية التردد لتلبية مواصفات التحمل والقوة الصارمة.
3. حجم وجودة موحدان
تصنع أنابيبنا الفولاذية ERW من شرائط فولاذية مدرفلة على الساخن بسماكة جدار موحدة. تضمن عملية Husteel الآلية للغاية، إلى جانب الاختبارات غير الإتلافية المستمرة والفحص البصري واختبار الضغط الهيدروستاتيكي، حصول عملائنا على منتجات أنابيب فولاذية عالية الجودة.
٤. ميزة التكلفة
يمثل سعر أنابيبنا الفولاذية المقاومة للتآكل (ERW) ما بين ٦٠٪ و٧٠٪ فقط من سعر الأنابيب الملحومة و٨٠٪ من سعر أنابيب LSAW، كما أن معدل استخدام المواد الخام يتجاوز ٩٨٪ (٨٥٪ فقط للأنابيب الملحومة).

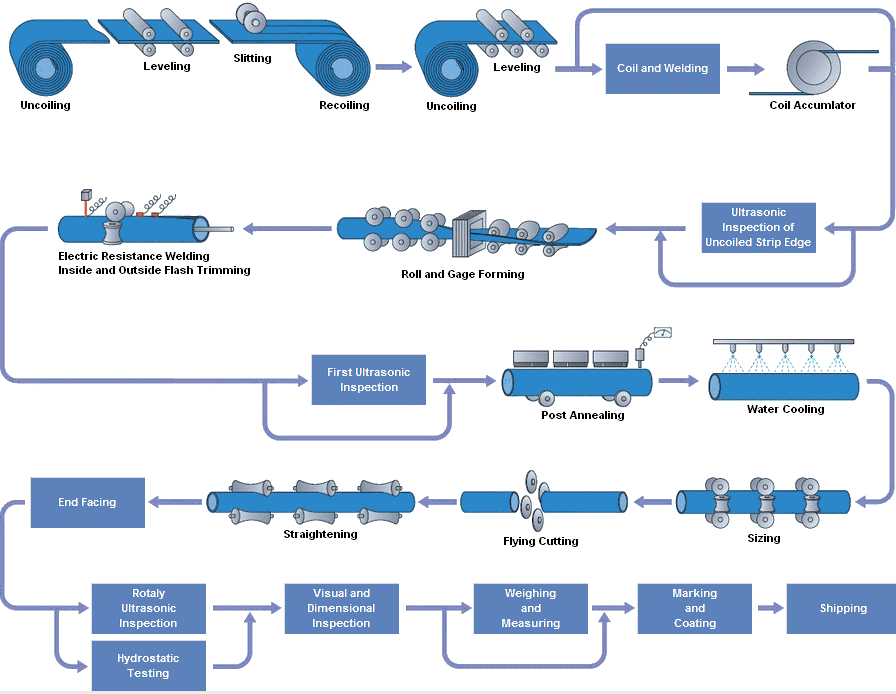

عملية تصنيع أنابيب ERW الخطية:
التطبيقات النموذجية لأنابيب خط API 5L ERW:
1. تجميع ونقل النفط والغاز البري: خطوط أنابيب الضغط المنخفض/المتوسط من رأس البئر إلى محطة المعالجة (المجموعة B/X52).
2. شبكة أنابيب الغاز الحضرية: خطوط أنابيب نقل الضغط المتوسط بأقطار DN200-DN400 (X42/X60).
3. خطوط أنابيب المصافي: نقل النفط الخام والنفط النهائي (يتطلب طلاءً داخليًا مضادًا للتآكل).
4. الأنابيب الهيكلية: دعامات مساعدة للمنصات البحرية (تحتاج إلى جلفنة أو معالجة مضادة للتآكل).
الحالات التي لا يُنصح فيها باستخدام أنابيب ERW:
1. حقول النفط والغاز الحمضية (يتطلب الضغط الجزئي لغاز كبريتيد الهيدروجين (H₂S) > 0.3 كيلو باسكال شهادة خاصة).
2. خطوط أنابيب أعماق البحار (يُشترط استخدام أنابيب LSAW سميكة الجدران أو أنابيب غير ملحومة).
3. بخار عالي الضغط (> 25 ميجا باسكال).
الأسئلة الشائعة:
س1: هل يمكن استخدام أنابيب API 5L ERW بدلاً من الأنابيب غير الملحومة؟
→ نعم، ولكن يجب استيفاء المتطلبات التالية:
ضغط ≤ 25 ميجا باسكال واجتياز اختبار صارم غير مدمر.
يلزم إجراء اختبارات HIC/SSC إضافية للبيئات الحمضية.
س2: كيف يمكن التمييز بين أنابيب ERW وأنابيب API 5L غير الملحومة؟
→ تحمل الأنابيب غير الملحومة علامة "S" (مثل API 5L X42 S)، بينما لا تحمل أنابيب ERW هذه العلامة.
س3: ما هو أكبر عيب لأنابيب ERW؟
← قد تصبح منطقة اللحام نقطة بداية للكسر الهش في ظل ظروف قاسية (مثل انخفاض درجة الحرارة إلى -45 درجة مئوية).
س4: ما هو الحد الأقصى لضغط أنابيب ERW؟
← عادةً ما يكون الضغط ≤25 ميجا باسكال (X52 PSL2)، أو الأنابيب الملحومة أو أنابيب LSAW مطلوبة للضغط العالي.
الخلاصة:
أصبحت أنابيب API 5L ERW الخطية الخيار الأمثل لخطوط الأنابيب البرية التي يقل قطرها عن DN600، بفضل مزاياها الأساسية المتمثلة في الكفاءة العالية، والتكلفة المنخفضة، وجودة اللحام الموثوقة، وخفة الوزن. ملاحظة عند الاختيار:
تُفضل أنابيب ERW للضغط ≤25 ميجا باسكال، ويُؤخذ تصميم الأنابيب المركبة في الاعتبار للضغط العالي.
تتطلب البيئات التآكلية طلاءً أو جلفنةً من مادة 3PE.
يُطلب من الموردين تقديم شهادة API 5L PSL2 وتقرير اختبار UT.
