Tabla de tamaños de tuberías y revestimientos API

Los tamaños de tubería de revestimiento API están estandarizados según la norma API SPEC 5CT, que define diversas dimensiones para la tubería de revestimiento y la tubería de acero utilizadas en pozos de petróleo y gas. Los tamaños de tubería de revestimiento OCTG varían de 4 1/2" a 20" de diámetro, mientras que los tamaños de tubería de revestimiento suelen variar de 1,05" a 4 1/2".

Husteel Industry Group ofrece una gama completa de tubería de revestimiento y tubería de acero API para satisfacer las diversas necesidades de la exploración y producción petrolera. A continuación, se presentan las tablas de dimensiones y pesos de tubería de revestimiento y tubería OCTG. Continúe leyendo para obtener más información.

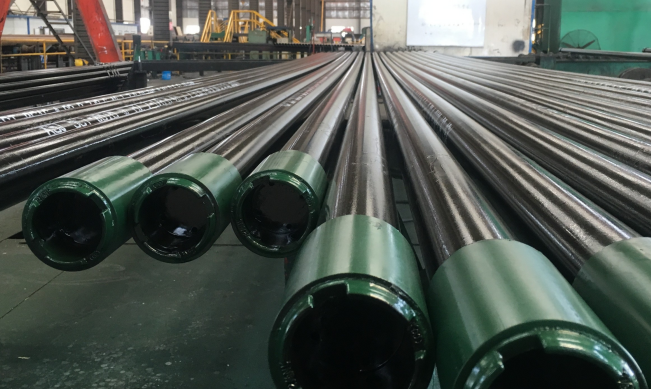

Carcasa:
Diámetro exterior (DE): 114,30-508 mm
Espesor de pared (PE): 5,21-16,13 mm
Longitud: R1, R2, R3
Grados de acero API comunes: H40, J55, K55, N80, L80, P110, Q125, etc.

Tubería:
Diámetro exterior (DE): 26,7-114,30 mm
Espesor de pared (PE): 2,11-16,13 mm
Longitud: R1, R2, R3
Grados de acero API comunes: H40, J55, K55, N80, L80, C90, T95, P110, etc.

Contáctenos por correo electrónico: info@husteel-group.com

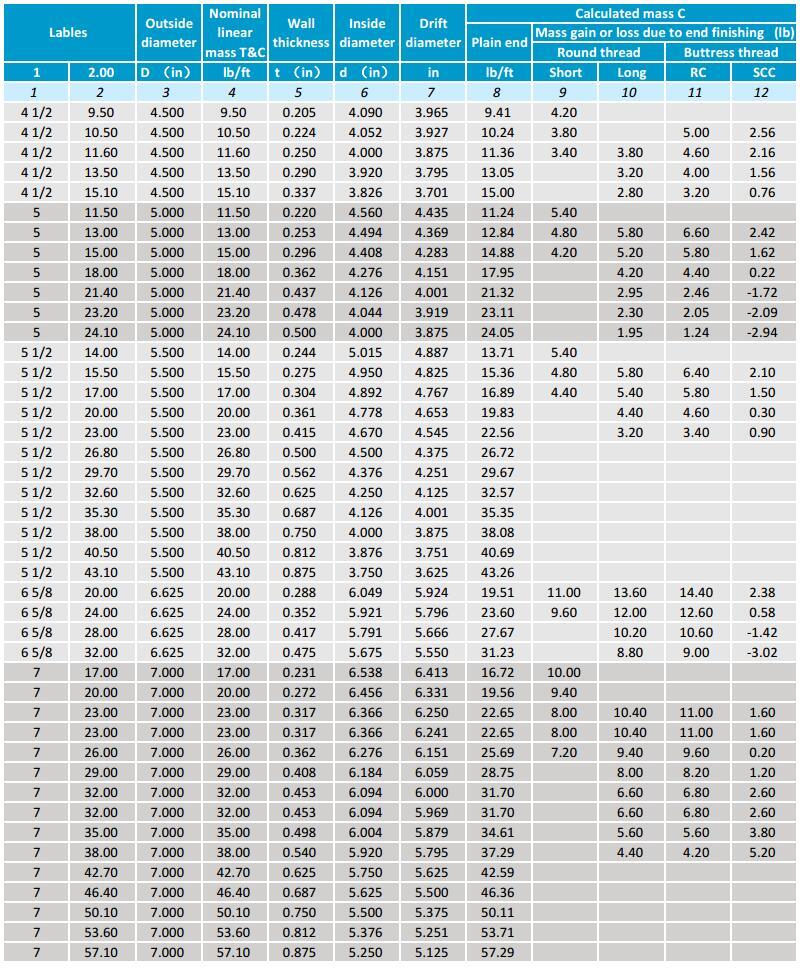

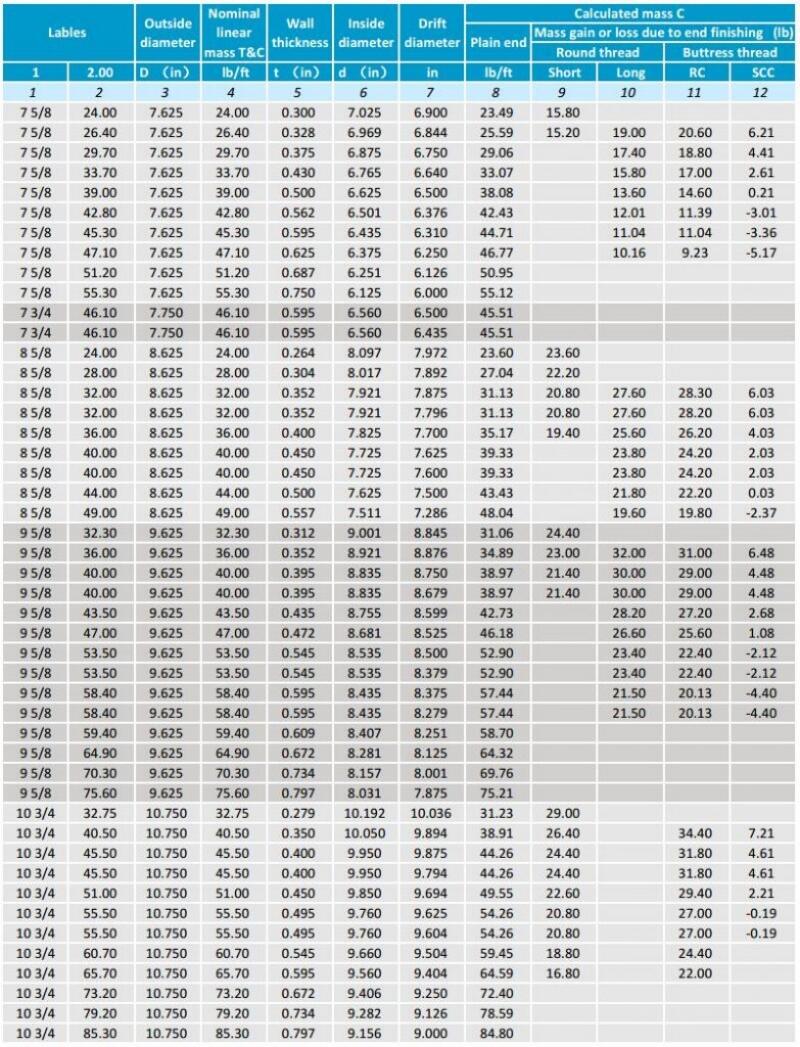

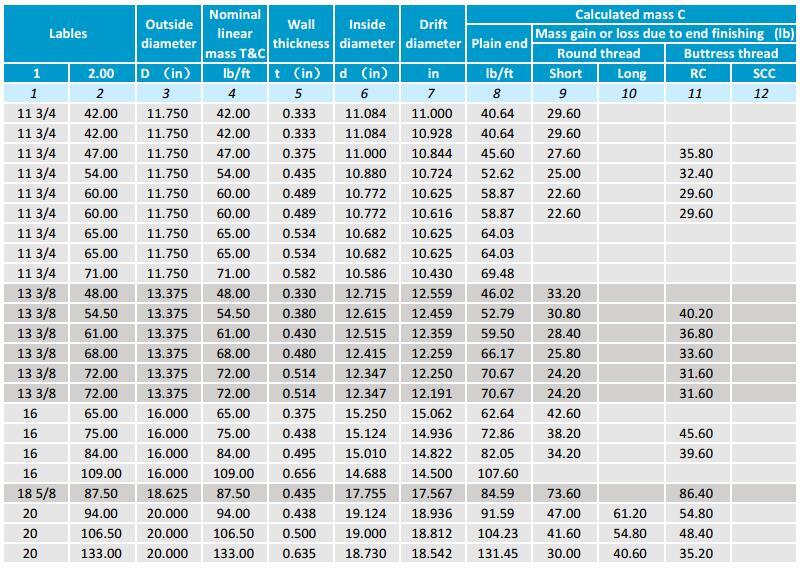

Tabla de dimensiones y pesos de carcasas de acero OCTG:

Grados comunes de acero API para tuberías de revestimiento:

H40, J55, K55, N80, L80, P110, Q125, etc. Los diferentes grados de acero corresponden a diferentes propiedades mecánicas (como resistencia a la tracción y al colapso).

Los tamaños comunes de tubería de revestimiento incluyen: 4½", 5", 5½", 6⅝", 7", 7⅝", 8⅝", 9⅝", 10¾", 11¾", 13⅜", 16", 18⅝", 20", etc.
Espesores de pared comunes: 5,21 mm, 6,35 mm, 7,72 mm, 9,17 mm, 10,36 mm, etc.
Revestimiento de gran diámetro: más de 20 pulgadas (como 24", 30", etc.), generalmente utilizado para tuberías de revestimiento de superficie o para condiciones especiales de pozo. Tipo de rosca: incluye rosca corta (STC), rosca larga (LTC), rosca trapezoidal parcial (BTC), etc., que afectan el tamaño de la pieza de conexión.

Escenarios de aplicación:
Revestimiento superficial: diámetro grande (por ejemplo, 20" o superior), utilizado en capas superficiales.
Revestimiento técnico: tamaño mediano (por ejemplo, 9⅝"~13⅜"), utilizado en la sección media del pozo.
Revestimiento de producción: tamaño menor (por ejemplo, 4½"~7"), utilizado en capas de producción de petróleo y gas.

Notas:
El revestimiento no estándar API (por ejemplo, de materiales o tamaños especiales) puede exceder el rango anterior y debe personalizarse según las necesidades específicas.
Al seleccionar, es necesario considerar la profundidad del pozo, la presión, el entorno de corrosión y otros factores para un diseño integral.

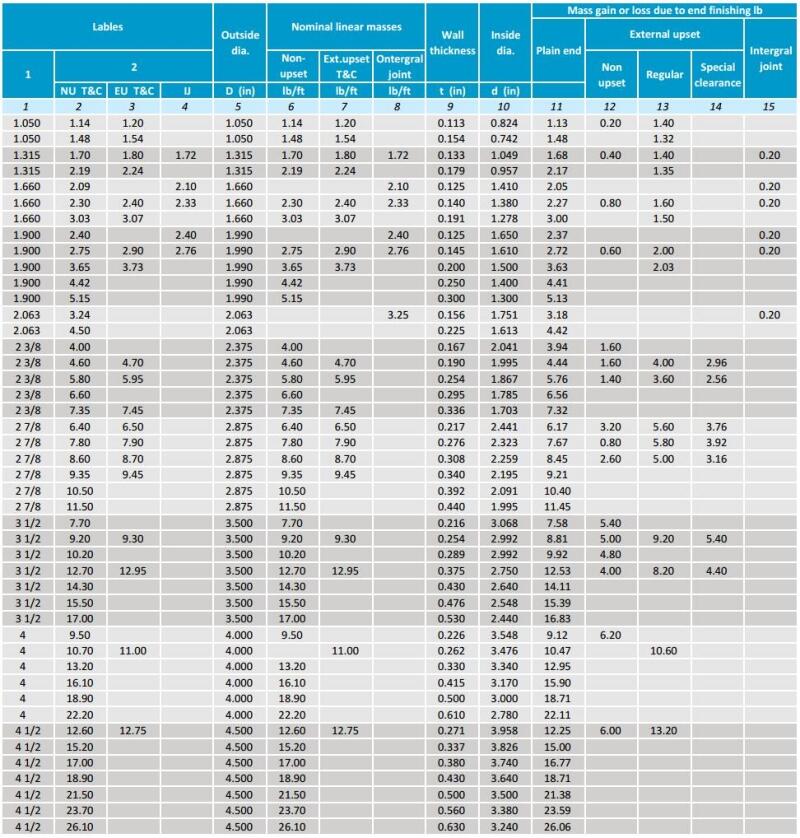

Tabla de dimensiones y pesos de tuberías OCTG:

Grados de acero API comunes para tuberías de petróleo:
H40, J55, K55, N80, L80, C90, T95, P110, etc.
Los diferentes grados de acero corresponden a diferentes resistencias a la tracción, la compresión y la corrosión (por ejemplo, el L80 es adecuado para entornos de sulfuro de hidrógeno).

Diámetro exterior de tubería de petróleo convencional: De 26,7 mm (1,050 pulgadas) a 114,3 mm (4,500 pulgadas).
Tamaños comunes (pulgadas/mm):
26,7 mm (1,050 pulgadas), 33,4 mm (1,315 pulgadas), 42,2 mm (1,660 pulgadas), 48,3 mm (1,900 pulgadas), 60,3 mm (2,375 pulgadas), 73,0 mm (2,875 pulgadas), 88,9 mm (3,500 pulgadas), 101,6 mm (4,000 pulgadas), 114,3 mm (4,500 pulgadas).

Requisitos especiales: Las tuberías que no cumplen con el estándar API pueden superar este rango (por ejemplo, con un diámetro mayor o un diseño de pared delgada).
Espesor de pared: de 2,11 mm (0,083 pulgadas) a 10,16 mm (0,400 pulgadas), según el grado de acero y los requisitos de presión. Espesores de pared comunes:
Por ejemplo, el espesor de pared de una tubería petrolera de 2-7/8" puede ser: 5,51 mm (0,217"), 7,01 mm (0,276"), 7,82 mm (0,308"), etc.

Longitud:
R1: 5,49-6,71 m (18-22 pies)
R2: 8,23-9,14 m (27-30 pies)
R3: 11,58-12,80 m (38-42 pies)

Tipo de rosca:
Se suele utilizar rosca redonda API (NU) o rosca trapezoidal parcial (EU); algunos pozos de alta presión utilizan roscas especiales (como VAM, TMK, etc.).

Aplicaciones:
Tubería petrolera de pequeño tamaño (1,050"-2,375"): se utiliza para pozos de baja presión o bajo rendimiento. Tubería mediana (2,875"-3,500"): la más común, adecuada para pozos de producción convencionales.
Tubería grande (4,000"-4,500"): se utiliza para pozos de alto rendimiento o pozos de inyección de agua/gas.

Diseño con espesor de pared especial:
Tubería de pared delgada: se utiliza para fluidos de baja presión o baja densidad (como pozos de gas); el espesor de pared puede ser de tan solo 2,11 mm (0,083").
Tubería de pared gruesa: se utiliza para pozos profundos de alta presión o fluidos corrosivos; el espesor de pared puede alcanzar 16 mm (0,635") o más (se requiere personalización).

Notas:
La selección de la tubería requiere una consideración exhaustiva de factores como la profundidad del pozo, la presión, las propiedades del fluido (corrosividad) y la temperatura.
Las normas no API (como materiales de alta aleación y roscas especiales) requieren un diseño personalizado.

Propiedades mecánicas:

Composición química:

Significado de Tubería de Revestimiento y Tubería OCTG:

OCTG significa Productos Tubulares para Campos Petroleros y abarca una gama de productos de tubería esenciales para la producción de petróleo y gas, especialmente en las operaciones de perforación. Estos productos cumplen con las normas API o estándares industriales similares e incluyen tubería de perforación, tubería de revestimiento de acero, tubería, conectores rápidos, conexiones y accesorios para su uso en la industria petrolera terrestre y marítima.

Principales tipos y aplicaciones de las tuberías OCTG:

1. Tubería de revestimiento: Proporciona soporte estructural en el pozo, previene el colapso del pozo y aísla diferentes formaciones. La tubería de revestimiento suele utilizar tuberías de gran diámetro, cumple con normas como API 5CT y cuenta con diferentes grados de acero y tipos de rosca.
2. Tubería de perforación: Se utiliza para transmitir potencia, rotar la broca y circular el fluido de perforación durante la perforación. La tubería de perforación debe soportar tensión axial, alto torque y presión interna.
3. Tubería API: Se utiliza para transportar petróleo o gas natural desde la formación hasta el suelo. La tubería debe soportar la presión durante la producción y resistir cargas y deformaciones. Las especificaciones de tubos comunes también cumplen con los estándares API 5CT y tienen una variedad de diámetros y tipos de conexión.

Leer más: Revestimiento sin costuras vs. Revestimiento ERW
